Il est parfois des produits qui semblent indispensables. On se demande comment on faisait avant sans eux !? Il y a quelques années, j’ai découvert la poutre en I – Steico-joist sur un salon de la maison bois. Je dois reconnaître que j’étais plutôt sceptique sur le stand ; le fabricant m’a proposé d’aller voir l’utilisation lors d’une construction de mob. Après une demi-journée sur le chantier, j’avais changé d’avis : c’était le produit qu’il me fallait !
On a testé la poutre en I : notre avis !

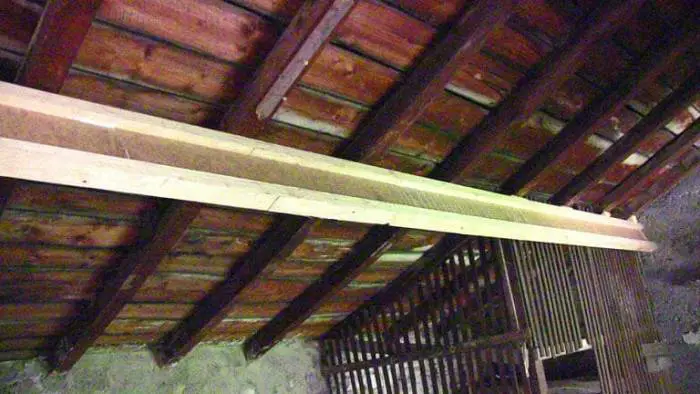

Depuis, j’ai fait une dizaine de réalisations et rénovations avec des poutres en I de toutes sections et longueurs. Je travaille avec la marque Steico. Leur poutre en bois s’appelle Poutre en I – Steico-joist.
Pour les 3 sections de membrures les plus courantes : 45 mm STEICO joist SJ 45 / STEICO joist SJ 60 / STEICOjoist SJ 90 les hauteurs disponibles sont :
200 mm
220 mm
240 mm pour exemple en 4m30 / poids – de 14 kg !!!
300 mm
360 mm
400 mm
Avant toute commande, définissez avec votre marchand de matériau, prédimensionnement des poutres en I STEICOjoist, comme solive par exemple avec donc la portée maximum entre appuis
Charges d’exploitation
Déterminées par le type d’usage du bâtiment selon l’Annexe Nationale EN 1991-1-1
Charges permanentes
Déterminées par le poids propre du système ainsi que tous les éléments permanents
Charge de neige/ vent
Charges externes appliquées en toiture selon l’Annexe Nationale EN 1991-1-3 et EN 1991-1-4
Charges additionnelles, etc….
Pourquoi cette appellation ?
Comme son nom l’indique, de profil on dirait un I majuscule. Deux membrures en lamibois de section 45, 60 ou 90 mm sont reliées entre elles par une âme en fibres de bois durs agglomérés. La gamme poutre en I, va de 200 mm à 500 mm d’épaisseur, pour une longueur maximale disponible de 16 m !
Poids moyen au ml : environ 4 kg pour une section standard 60 x 39 x 280 mm. Qui dit mieux ?
Poutre en I, quels atouts ?
Je n’ai pas peur de l’affirmer, il n’y a presque que des avantages à utiliser la poutre en I. Pourquoi ? Poids, manutention, qualités mécaniques, économie de bois, aspect écologique, etc.
Imaginez une poutre de 6 m, qui pèse 24 kg et offre les mêmes caractéristiques mécaniques qu’une ancienne poutre de 120 kg.
Il devient également possible facilement de passer à travers l’âme, les réseaux cachés dans les planchers une fois ceux-ci habillés.
En ce qui concerne l’isolation, la forme en I permet d’insérer l’isolant en limitant les ponts thermiques.
Nous avons testé les poutres en I de la marque Steico mais il existe d’autres fabricants qui proposent ce même système. Pour nous, c’est La solution, hormis sur les chantiers où l’on veut laisser la poutre apparente, pour toute construction et rénovation bois.
Comment choisir une poutre I adaptée à son projet de construction ?
Lorsque vous envisagez d’intégrer des poutres en I dans votre projet de construction, que ce soit pour une terrasse, une dalle ou un garage, vous devrez définir la portée de chaque poutre, c’est-à-dire la distance qu’elle devra couvrir entre deux appuis structurels, en tenant compte du moment d’inertie et du fléchissement admissible. Cela détermine la hauteur et la section requises de la poutre, disponibles généralement en plusieurs variations (45/200 mm, 60/240 mm, 90/300 mm, etc.). Ensuite, il est important de prendre en compte la charge que la poutre devra supporter. Elle sera calculée en fonction non seulement du poids de la structure elle-même mais aussi des charges additionnelles telles que le mobilier, les occupants ou même des éléments naturels comme la neige ou le vent. Une estimation précise des charges garantit la sécurité et la durabilité de la structure. Enfin, n’oubliez pas de penser aux réseaux à faire passer à l’intérieur des planchers, si vous souhaitez dissimuler des câbles ou tuyaux dans l’âme creuse des poutres I, facilitant ainsi l’aménagement intérieur. En résumant, définir la portée, comprendre les charges et prévoir la compatibilité avec les réseaux sont les clés pour choisir une poutre en I performante et adaptée à votre projet, tout en respectant les réglementations en vigueur.
Quels sont les avantages et inconvénients des poutres en forme de I pour les constructions ?
Les poutres en forme de I présentent de nombreux avantages pour la construction, mais elles ne sont pas exemptes d’inconvénients. Pour ce qui est des atouts, ces poutres sont particulièrement légères par rapport à leur taille, ce qui facilite leur manipulation et réduit le besoin d’équipements de levage lourds sur les chantiers. De plus, elles offrent une excellente résistance à la fatigue et une rigidité accrue grâce à leur module critique. De plus, leur conception permet d’optimiser la résistance à la flexion avec une moindre quantité de bois, ce qui limite l’impact environnemental en parlant de ressources naturelles. L’ naturelle du bois contribue également à une meilleure absorption des charges dynamiques. En outre, l’utilisation de l’espace dans l’âme des poutres permet d’y faire passer aisément des réseaux (câblages électriques, tuyauterie), tout en limitant ainsi les ponts thermiques, un atout majeur pour l’efficacité énergétique et l’. Cependant, il y a aussi quelques points faibles. Bien que les poutres en I offrent une bonne résistance en torsion et à la flexion, elles peuvent être plus susceptibles au poinçonnement si elles ne sont pas correctement posées, ce qui peut entraîner des fissures ou une fragilité de la structure. De plus, dans certains projets architecturaux où les poutres doivent rester apparentes, les poutres en I, avec leur côté fonctionnel, peuvent être jugées moins esthétiques que les solutions plus traditionnelles comme le bois massif ou l’acier, ce qui représente un désavantage pour certains architectes.
Quelles sont les différentes utilisations des poutres en I dans la construction ?

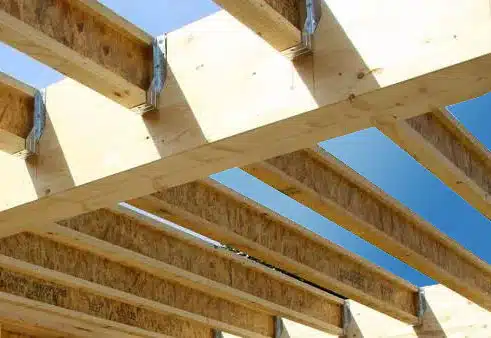

Les poutres en I, grâce à leur légèreté et leur robustesse, sont aujourd’hui omniprésentes dans de nombreux aspects de la construction moderne, que ce soit dans le domaine industriel, résidentiel ou pour des ouvrages publics. Tout d’abord, elles sont souvent utilisées comme solives dans les planchers, permettant de créer des structures stables et légères tout en réduisant l’impact environnemental. Elles sont idéales pour les planchers de terrasse ou les dalles suspendues. Ces poutres sont aussi très populaires dans la construction de toitures, surtout lorsqu’il s’agit de couvrir de grandes portées sans recourir à des poutres plus lourdes et difficiles à manipuler, notamment dans les hangars ou les entrepôts. Par ailleurs, leur structure creuse est idéale pour dissimuler des réseaux techniques comme des câblages ou des conduits de plomberie sans compromettre l’intégrité de la structure, permettant un meilleur agencement des espaces intérieurs. Enfin, elles trouvent également un usage dans la construction de murs porteurs pour renforcer les bâtiments en bois ou hybrides, offrant à la fois solidité et flexibilité architecturale. Elles sont également utilisées pour les parois soutenant des structures complexes. Qu’il s’agisse de projets résidentiels ou commerciaux, l’architecture contemporaine exploite au maximum les propriétés uniques des poutres en I pour allier performance, économie et durabilité, tout en respectant les critères de construction moderne.
Comment sont fabriquées les poutres en I ?
La fabrication des poutres en I est un processus alliant ingénierie de précision et matériaux innovants, combinant tradition et technologie avancée. Cela commence par la création des deux éléments principaux : les membrures et l’âme. Les membrures, qui forment les parties horizontales du « I », sont généralement fabriquées à partir de lamibois (LVL – Laminated Veneer Lumber), un matériau composé de fines couches de bois collées entre elles pour maximiser la résistance mécanique et la stabilité dimensionnelle. Ce procédé de laminage confère au bois une résistance accrue. Elles sont découpées aux dimensions spécifiques en fonction de l’application prévue. L’âme, c’est-à-dire la partie verticale qui relie les membrures, est généralement faite de panneaux en fibres de bois durs agglomérés ou de panneaux OSB (Oriented Strand Board), légers mais robustes, offrant une excellente rigidité et un bon comportement face aux charges. Une fois ces deux composants prêts, ils sont assemblés avec des adhésifs structuraux haute performance, assurant une connexion à la fois solide et flexible qui peut supporter des charges importantes sans trop s’alourdir. Ce procédé d’ garantit une qualité industrielle constante. Grâce à cette conception unique, les poutres en I offrent une résistance remarquable tout en limitant l’utilisation de matières premières, ce qui en fait une solution à la fois économique et écologique pour les projets de construction. Elles répondent ainsi aux pré-requis des constructions modernes en termes de durabilité et de respect de l’environnement. Ces produits subissent ensuite des tests rigoureux de qualité avant d’être distribués sur le marché pour s’assurer qu’ils répondent aux normes de sécurité et de performance, incluant des vérifications sur la capacité de charge et la déformation.
Quel est le prix des poutres en I en bois ?
Le prix des poutres en I en bois varie en fonction, notamment la hauteur, la section, la longueur du modèle, ainsi que les charges qu’elle doit supporter, sans oublier les spécifications techniques comme le module critique ou le moment d’inertie. En général, j’ai constaté que le coût moyen d’une poutre en I se situe entre 20 et 40 euros par mètre linéaire pour les sections les plus couramment utilisées, ce qui peut représenter un avantage économique par rapport aux poutres en bois massif. Cette fourchette dépend également du fabricant et du fournisseur avec lesquels vous travaillez, sans oublier les éventuels frais de transport et les coûts liés à la visserie ou aux accessoires nécessaires à l’installation. Il est également important de prendre en compte les accessoires nécessaires à l’installation, tels que les connecteurs ou les sabots, qui peuvent ajouter des coûts supplémentaires, ainsi que les éventuels traitements de protection ou de peinture pour prolonger la longévité des poutres. De plus, les grands projets peuvent bénéficier de prix dégressifs en fonction des volumes commandés. N’hésitez pas à consulter plusieurs fournisseurs pour obtenir des devis détaillés adaptés à votre chantier, et pensez à faire un comparatif pour obtenir le meilleur rapport qualité-prix.
Quels sont les accessoires utiles pour installer les poutres en I Steico Joist ?
L’installation des poutres en I Steico Joist requiert l’utilisation de plusieurs accessoires spécifiques pour garantir une mise en œuvre correcte et durable. Tout d’abord, les sabots métalliques sont indispensables pour la fixation des poutres sur les appuis. Ils permettent une connexion solide et répartissent uniformément la charge, évitant ainsi les risques de déformation ou de fissure. Ensuite, les connecteurs d’assemblage sont utilisés pour joindre plusieurs poutres ou pour relier des poutres à des éléments de structure comme des solives, assurant une sécurisation de l’ensemble de la charpente. Pour les toitures ou des planchers complexes, il est souvent nécessaire d’utiliser des étriers ou des plaques perforées pour renforcer les fixations, surtout dans les zones à surcharge élevée. Enfin, pour optimiser l’isolation et éviter les ponts thermiques, je recommande l’ajout de bande résiliente sous les poutres afin d’améliorer l’étanchéité acoustique et thermique, en complément d’une isolation en laine de roche, de chanvre ou d’ de cellulose. Il est essentiel de bien choisir ces accessoires en fonction des spécificités de votre chantier pour garantir la stabilité et la durabilité de votre construction. N’hésitez pas à consulter un ingénieur ou un professionnel pour des conseils adaptés.
